一、設計依據
貨架的設計、制造、安裝、驗收執行標準并符合其它相關標準要求。
1）CECS23《鋼貨架結構設計規范》
2）GBJ17—88《鋼結構的設計規范》
3）QB/KS1002—9《鋼結構插接式貨架技術條件》

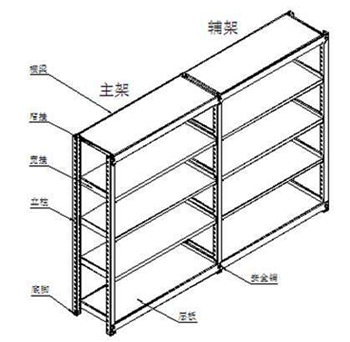

二、中量A型貨架裝配立體示意圖
三、中量A型貨架組成及說明
1、橫梁：該件與立柱連接，保證貨架穩定放置。
2、窄掛：置于貨架頂層，與立柱相連，上面放置層板。
3、寬掛：置于貨架除頂層外所有層，與立柱相連，上面放置層板。
4、立柱：垂直方向主要支撐件，主要起支撐作用。
5、底角：該件與立柱相配合，主要起支撐和地面保護作用。
6、層板：上面放置貨物,該件放置在兩側寬(窄)掛上。
7、安全銷:該件叉放于立柱和橫梁的相應孔內,限制橫梁在立柱方向相對移動,起限位作用。
四、貨架型材強度指標
貨架型材的強度標準（N/ mm2）GB6723—86指標
鋼號 | 鋼材種類 | 抗拉、抗壓、抗彎 | 抗剪 | 端面承壓 |
Q195-235 | 冷彎型鋼 | 205 | 120 | 310 |
五、貨架焊接強度指標：（JB/T5323—91指標N/ mm2）
鋼材 | 對接焊縫 | 角焊縫 | |||
鋼號 | 鋼材種類 | 抗拉 | 抗壓 | 抗剪 | 抗拉、抗壓、抗彎 |
Q195-235 | 冷彎型鋼 | 175 | 205 | 120 | 140 |
六、貨架表面處理工藝及顏色：
1、處理工藝流程：
1.1冷軋板前處理工藝（無銹狀態）
脫脂→水洗 →表調→水洗→磷化→高壓水沖洗
1.2熱軋板及熱軋型材前處理工藝
無油狀態：酸洗→水洗 →表調→水洗→磷化→高壓水沖洗
有油狀態：酸洗→水洗 →脫脂 →水洗→中和 →表調→磷化→高壓水沖洗
2、表面涂層采用通過ISO9000質量認證企業生產的高品質環氧聚脂粉沫。
3、噴塑表面光潔、平整、色澤一致。
七、中量A型貨架特點
（1）表面噴塑處理，外型美觀；
（2）承載重量大，最大承載可達300KG/層；
（3）結構簡單，裝拆方便，且可無限連接。鋼層板可以以50mm為單位上下任意調節。
八、中量A型貨架選型表：
型號 | RM1 | RM2 | RM3 | RM4 | RM5 | RM6 | RM7 | RM8 | RM9 |
規格(長×寬) | 1200×470 | 1200×600 | 1200×720 | 1500×470 | 1500×600 | 1500×720 | 1800×470 | 1800×600 | 1800×720 |
每層最大載重(Kg) | 250 | 300 | 300 | 200 | 250 | 250 | 200 | 200 | 200 |
立柱規格 | 55×55×1.5(節距=50) H=1.5m,1.8m,2m,2.4m Hmax=3.2m | ||||||||
表面處理 | 噴塑 | ||||||||
備注 | 非標規格請與制造商聯系 | ||||||||
